浮头式换热器特点及设计要求

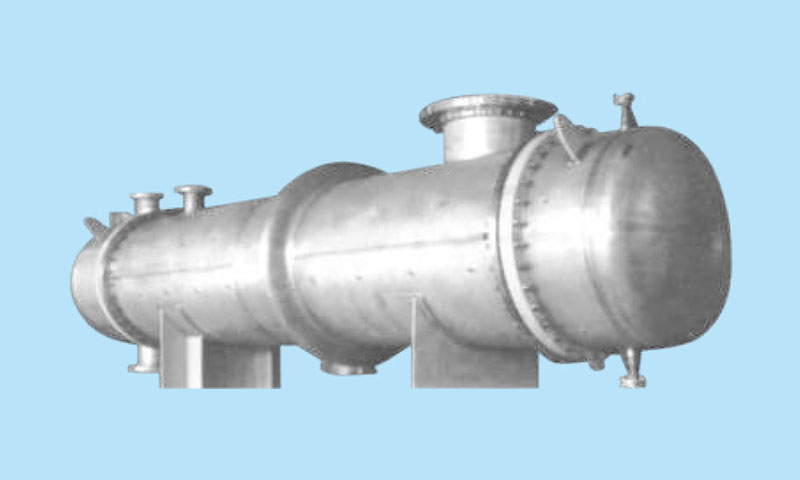

浮头式换热器，两端管板中只有一端与壳体固定，另一端可相对壳体自由移动，称为浮头。填料塔内件厂介绍浮头由浮动管板、钩圈和浮头端盖组成，是可拆连接，管束可从壳体内抽出。管束与壳体的热变形互不约束，因而不会产生热应力。其优点是管间与管内清洗方便，不会产生热应力；但其结构复杂，造价比固定管板式换热器高，设备笨重，材料消耗量大，且浮头端小盖在操作中无法检查，制造时对密封要求较高。适用于壳体和管束之间壁温差较大或壳程介质易结垢的场合。

为了适应发展的需要，中国对某些种类的换热器已经建立了标准，形成了系列。完善的换热器在设计或选型时应满足以下基本要求：

（1）合理地实现所规定的工艺条件；

（2）结构安全可靠；

（3）便于制造、安装、操作和维修；

（4）经济上合理。

浮头换热器的浮头部分结构，按不同的要求可设计成各种形式，除必须考虑管束能在设备内自由移动外，还必须考虑到浮头部分的检修、安装和清洗的方便。

在设计时必须考虑浮头管板的外径Do。该外径应小于壳体内径Di，一般推荐浮头管板与壳体内壁的间隙b1=3~5mm。这样，当浮头出的钩圈拆除后，即可将管束从壳体内抽出。以便于进行检修、清洗。浮头盖在管束装入后才能进行装配，所以在设计中应考虑保证浮头盖在装配时的必要空间。

钩圈对保证浮头端的密封、防止介质间的串漏起着重要作用。随着浮头式换热器的设计、制造技术的发展，以及长期以来使用经验的积累，钩圈的结构形式也得到了不段的改进和完善。

钩圈一般都为对开式结构，要求密封可靠，结构简单、紧凑、便于制造和拆装方便。
